OLYMPUS E-510 對焦屏安裝教學

~~準備工作~~

1.請準備好小弟寄給您的對焦屏跟安裝說明書及附帶的機絲頭

2.請將您的雙手洗乾淨,作業環境忌諱塵土飛楊,所以請關上電風扇及窗戶,有必要的話請做一下內務整理

3.清出一個乾淨的桌面,準備一盞檯燈跟吹球及鏡頭清潔工具就可以開工了

~~開始上課囉~~

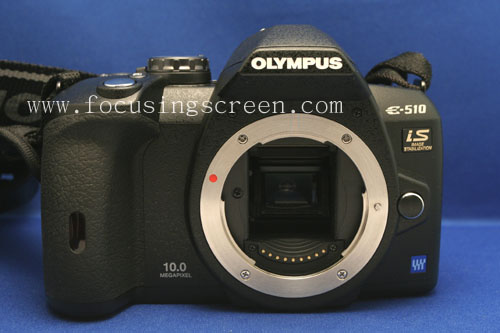

<圖1>主角當然是E510囉

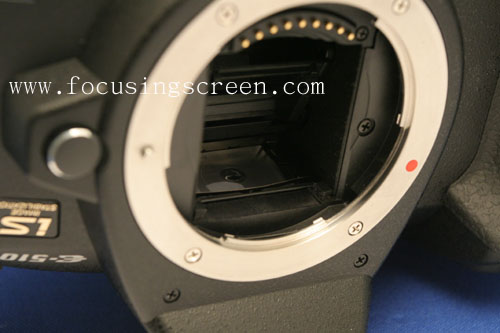

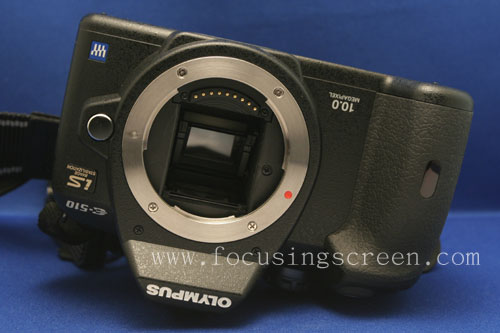

<圖2>請將相機倒放,就像這樣子

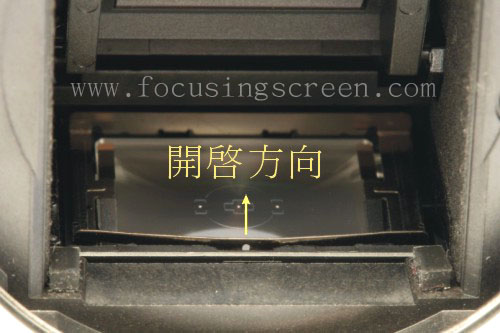

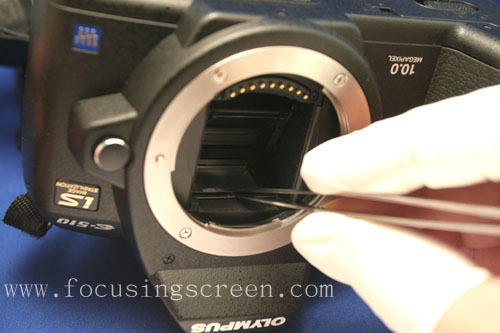

<圖3>這張是內部放大圖，打開簧片超簡單，只要將聶子穿過簧片的小洞，小心的往前推就可以了^ ^

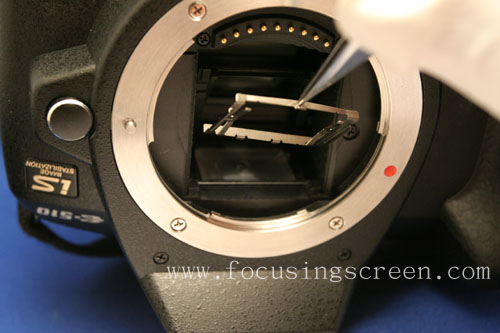

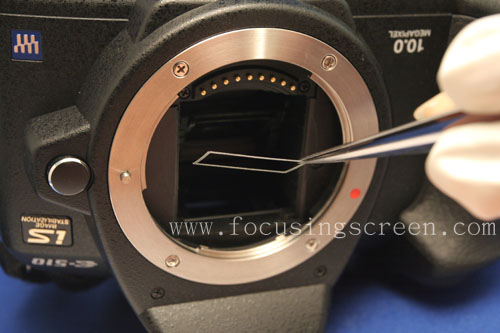

<圖4>接下來開工了,請用聶子尖端穿過簧片的小洞,並小心的往前推就可以打開了

<圖5>解開後把彈簧片拿出來

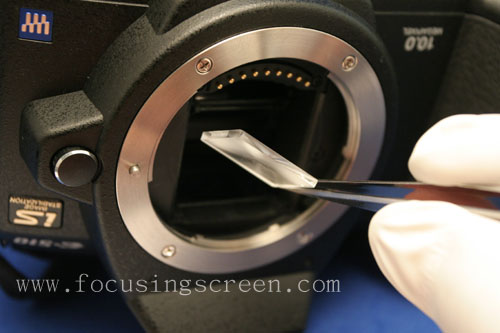

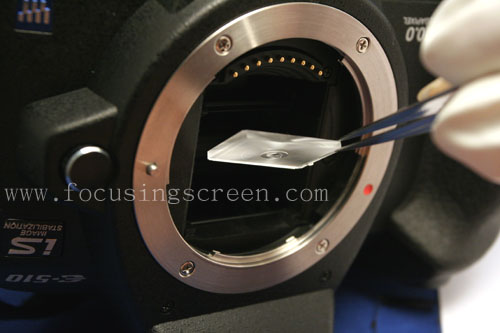

<圖6>接下來將對焦屏拿出來,可以用聶子夾著耳朵將對焦屏夾出來,或是將相機平躺將對焦屏"倒"出來了,是最安全的方法^_^

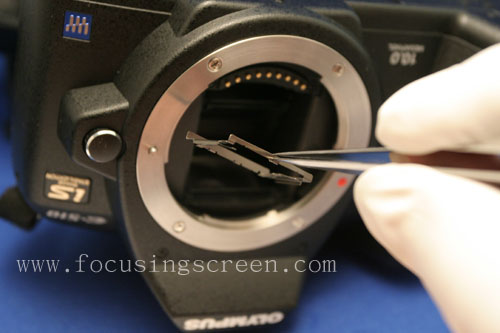

<圖7>這就是拿出來的對焦屏跟原廠墊片零件(其實只要拿出原廠對焦屏就可以了,如果墊片也跟著掉出來那就一起拿出來或是在放回去由您決定)

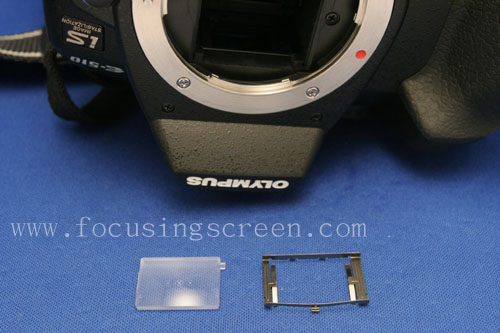

<圖8>這2個透明框框是伴隨著對焦屏的附件,等一下會用到喔!!

<圖9>先放一個墊片在裡面,記的要放平喔(放這個主要目的是要讓裂像完全準焦)

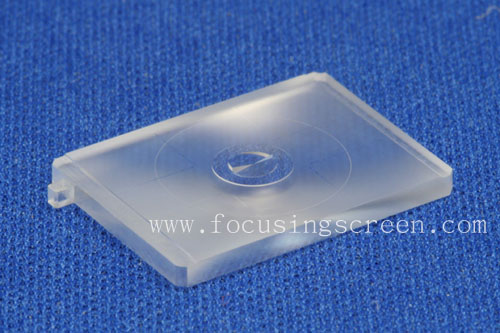

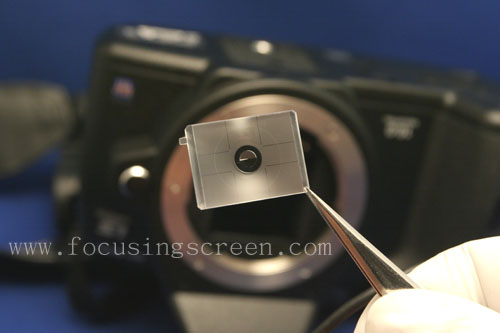

<圖10>這次要換上的是E-510 K3裂像對焦屏 (九宮格)

<圖11>由於E-510的對焦屏很小用聶子挾持要小心可別夾過頭了,只要是對焦屏邊緣削薄的地方都可以挾持~

<圖12>放進去前要,並注意方向反了是放不進去的

<圖13>再來把彈簧片放回去

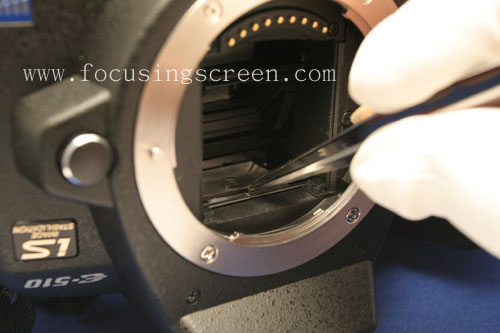

<圖14>簧片卡上去前先檢查對焦屏有沒有置中,ok後再卡上去

<圖15>裝好了

<圖16>裝好之後對焦測試看看有沒有準焦,這是對焦前的模樣

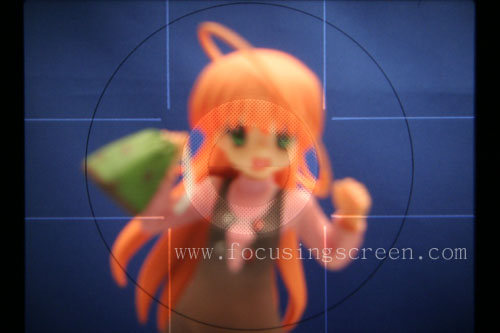

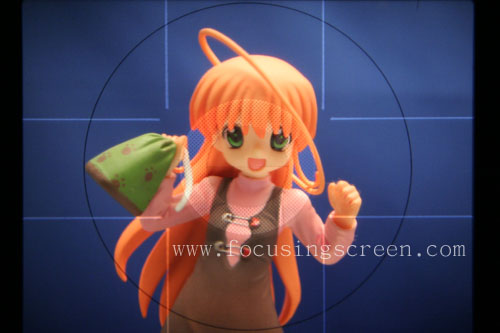

<圖17>合焦後就是這個樣子,大功告成,很簡單吧~您的相機又多了一個新功能了喔^^

補充說明:

1.由於E-500這款對焦屏對焦點是做在對焦屏上,如果您是換k3型對焦屏對焦點會消失(由於距離太接近微菱邊緣所以這款不打對焦點,其他型號會打上對焦點~關於對焦點說明請看對焦點說明

2.當您對焦屏裝好後請先做MF合焦測試,如果焦點後移再加一片透明墊片, 前移的話將透明墊片拿掉即可準焦

3.圖<16><17>由於使用DSLR直接在觀景窗翻拍而導致畫面暗角,實際上觀景窗內部比照片更清晰且四周明亮無暗角

4.更換對焦屏不會影響自動對焦的功能

~~~下課~~~
