NIKON D70/D70s/D50 對焦屏安裝教學
D70/D70s/D50算是各款APS DSLR相機中最容易更換對焦屏的機型,甚至比CANON APS DSLR還簡單,它們的對焦屏是共用的喔~~~
~~準備工作~~
1.請準備好小弟寄給您的對焦屏跟安裝說明書及附帶的機絲頭
2.請將您的雙手洗乾淨,作業環境忌諱塵土飛楊,所以請關上電風扇及窗戶,有必要的話請做一下內務整理
3.清出一個乾淨的桌面,準備一盞檯燈跟吹球及鏡頭清潔工具就可以開工了
~~開始上課囉~~

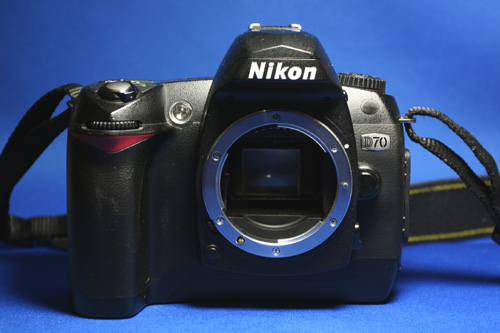

<圖1>現身的的主角是D70

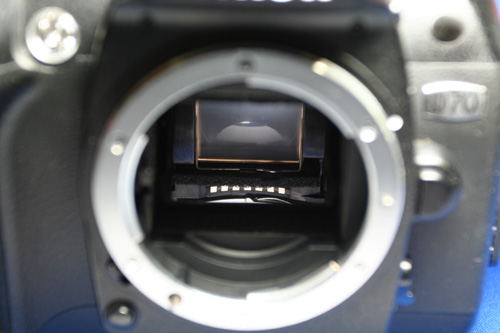

<圖2>請先看看他反光鏡內鏡射的對焦屏,注意看固定鐵絲及卡筍的構造

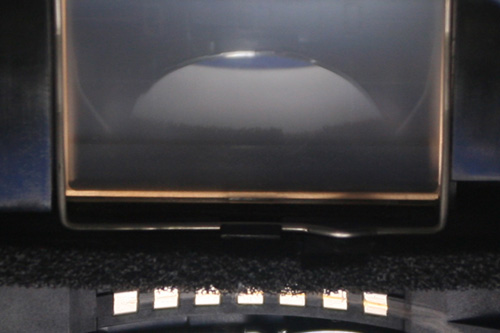

<圖3>這是放大圖,夠清楚了吧!!

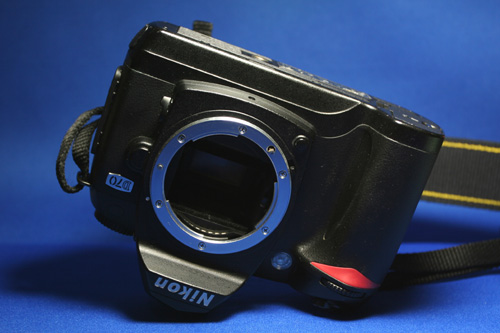

<圖4>了解構造之後就要準備開工了,請先將相機倒放就像圖例這樣子
<圖5>接下來要先找出鐵絲的開關,從圖例中的位置翻開海綿就可以看到一個凸出物,這就是了~

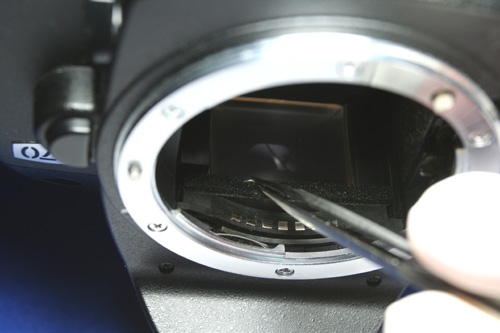

<圖6>接下來就是要打開鐵絲了,您只要用聶子小心穿過這個洞內,然後慢慢的向上推開,當鐵絲與卡筍脫鉤後就會打開了

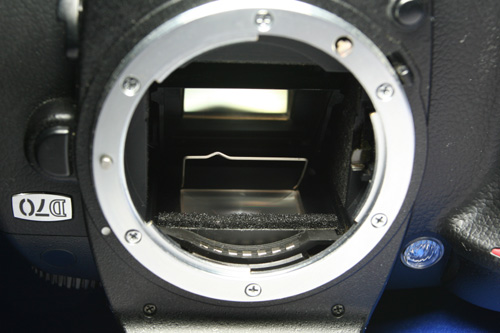

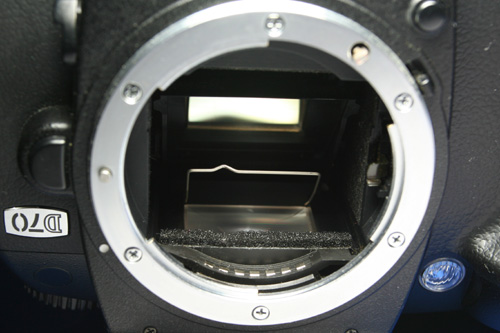

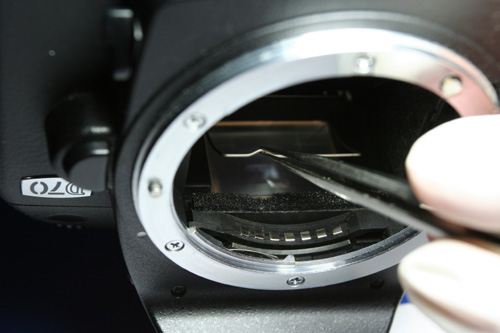

<圖7>鋼絲打開後請把它仰起45度角,
<圖8>為什麼呢??因為這個對焦屏不容易夾出來所以我們要用"倒"的

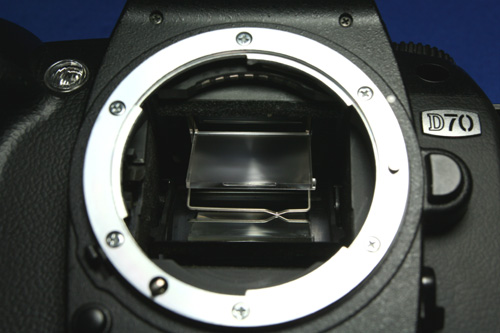

<圖9>接下來慢慢的把相機躺平並搖一搖,對焦屏就會掉在鋼絲上了,如果銅片也跟著一起掉下來,記的要把它放回去!!

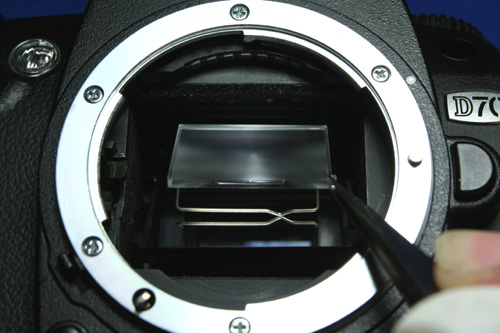

<圖10>現在終於可以夾出來了,要夾有一隻腳的地方喔

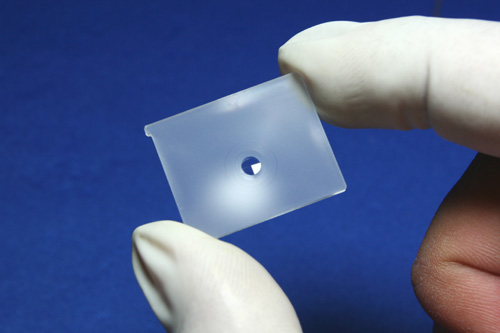

<圖11>接下拿出更換的對焦屏,這次要換的是D70十字裂像對焦屏

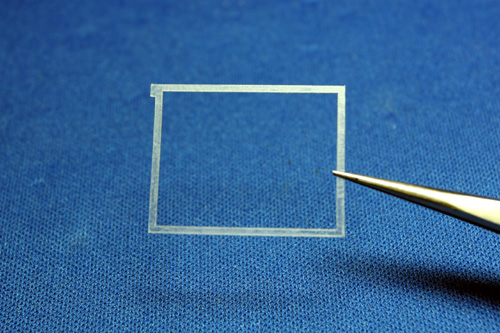

<圖12>這是小弟用雷射切割專門給D70/D70s/D50 的墊片,這要跟銅片放在一起,只要您的對焦屏型號是Ec-X就會附這個小東西

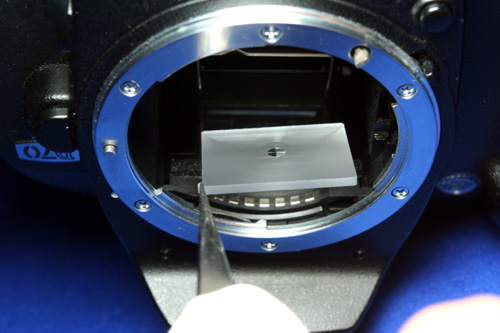

<圖13>放上墊片後再把對焦屏放進去,它有防呆喔~擺錯邊是放不進去的,請注意看圖例的方向
<圖14>放好之後請把高舉的鐵絲慢慢放下來

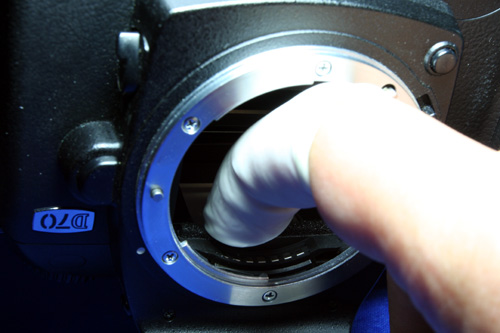

<圖15>要扣上去的時候只要用手指往下壓就可以了,當您有感到"喀"的感覺後就是對焦屏已經被固定了, 扣上去前可以先倒著相機看觀景窗內的對焦屏有無在正中央,對到之後再扣上去

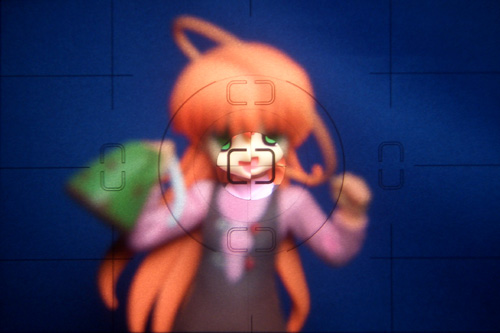

<圖16>這是觀景窗內未合焦的畫面,十字裂像是錯開的
<圖17>這是合焦的畫面,改裝後原本的對焦紅點和格線還是會顯示喔,
嘿嘿~手自排的D70是不是很帥啊,即使是裝自動鏡頭AF時那種與裂像同步合焦的畫面光看就很爽^ ^
~~~下課~~~
感謝中壢的許姓同好提供D-70相機客串
本篇於2006/06/22做最後修改
